Проектирование фасада

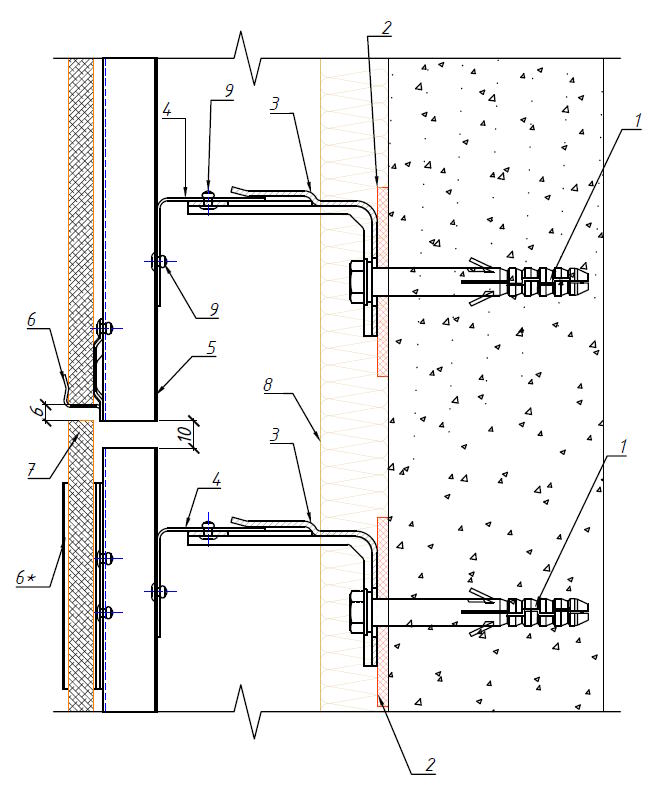

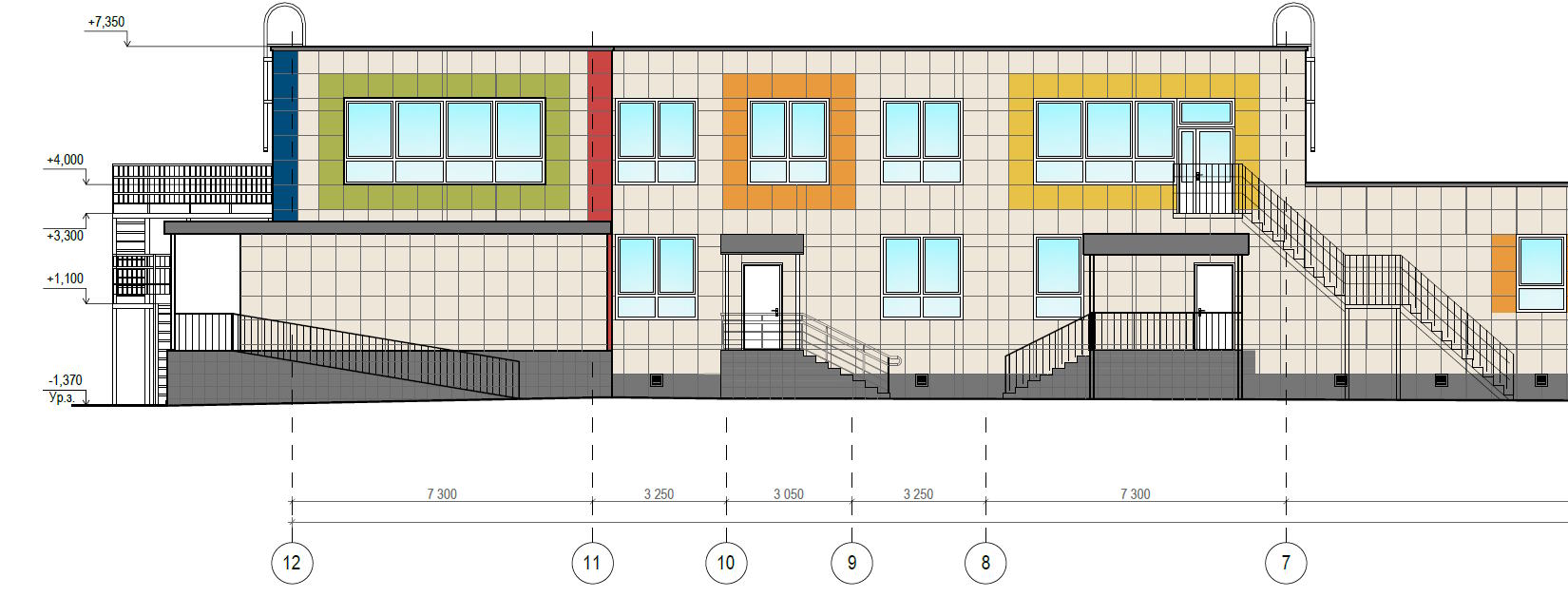

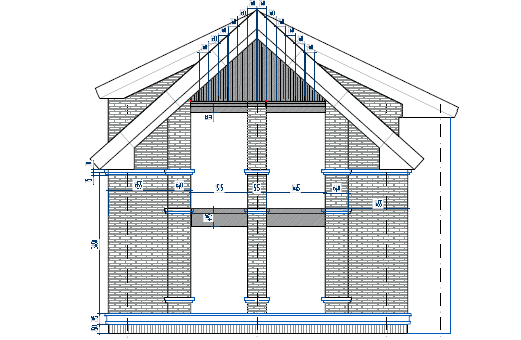

<p>Проектирование вентилируемых фасадов - это сложный и многогранный процесс, требующий глубоких знаний и опыта. В современном строительстве он включает в себя две основные стадии: разработку проектной и рабочей документации. Проектная документация определяет общие архитектурные и технические решения, в то время как рабочая документация детализирует эти решения для непосредственного применения в строительстве.</p> <p>Особенность проектирования вентфасадов заключается в необходимости учета фактических размеров возводимого здания, которые могут отличаться от проектных. Поэтому рабочая документация на фасад обычно разрабатывается после возведения несущих стен и проведения геодезической съемки. Это позволяет нам избежать многочисленных корректировок и обеспечить точное соответствие проекта реальным условиям объекта.</p> <p>Правильное понимание терминологии и этапов проектирования вентилируемых фасадов критически важно для всех участников строительного процесса. Это помогает избежать недопонимания, оптимизировать рабочий процесс и в конечном итоге обеспечить высокое качество реализации проекта.</p> <img width="1650" alt="32111.jpg" src="/upload/medialibrary/cdb/5e22j1ax8a4igr5mcykm3355eeq4ug4m.jpg" height="628" title="32111.jpg"> <h2>Маркировка рабочих чертежей вентилируемого фасада</h2> <p>При проектировании вентилируемых фасадов часто возникают вопросы о правильной маркировке рабочих чертежей. Традиционно в строительстве используются марки КМ (конструкции металлические) и КМД (конструкции металлические деталировочные). Однако в случае с вентфасадами ситуация несколько иная.</p> <p>Чертежи КМ обычно включают общие данные, нагрузки на конструкции, схемы расположения элементов и узлы металлоконструкций. КМД, в свою очередь, детализируют эти решения с учетом производственных возможностей изготовителя.</p> <p>Однако при проектировании вентилируемых фасадов четкое разделение на КМ и КМД становится менее актуальным. Это связано с тем, что многие элементы подсистемы уже стандартизированы производителями. В то же время некоторые нетиповые узлы могут требовать индивидуальной проработки.</p> <p>Учитывая специфику вентфасадов, которые могут включать не только металлические элементы, но и керамику, фиброцемент, пластик и другие материалы, целесообразно использовать специальную маркировку для чертежей. Это не противоречит ГОСТ Р 21.1101-2013, который допускает применение индивидуальных марок.</p> <p>В своих проектах мы используем специальную марку НВФ (навесной вентилируемый фасад) для рабочих чертежей вентфасадов. Такой подход позволяет четко идентифицировать документацию, относящуюся к вентилируемым фасадам, и избежать путаницы с другими разделами проекта.</p> <p>Правильная маркировка чертежей не только упрощает работу с документацией, но и способствует более эффективному взаимодействию между всеми участниками проекта: проектировщиками, производителями и монтажниками.</p> <h2>Состав рабочей документации на фасад</h2> <div class="uk-panel"> <img class="uk-align-left uk-margin-remove-adjacent" src="/upload/medialibrary/d90/tlnlbfdybwgdh4xylelj4r8ex4sp7eq9.jpg" width="600" height="150" alt="узел примыкания"> <p>Рабочая документация на вентилируемый фасад - это комплексный пакет технических материалов, необходимый для реализации проекта. Её разработка требует глубоких знаний и опыта в области проектирования навесных фасадных систем. Обычно этим занимаются специализированные инжиниринговые компании, монтажные организации или поставщики фасадных систем.</p> <p>Типовой состав рабочей документации на вентилируемый фасад включает следующие ключевые элементы:</p> <ol> <li>Пояснительная записка с приложениями, содержащая:<ul> <li>Техническое свидетельство на фасадную систему</li> <li>Отчет по натурным вырывным испытаниям анкеров</li> <li>Прочностной расчет каркаса</li> <li>Теплотехнические расчеты</li> </ul> </li> <li>Схемы раскладки облицовочного материала по всем фасадам, включая развертки отдельных фрагментов</li> <li>Схемы раскладки элементов несущего каркаса (кронштейны, направляющие и др.)</li> <li>Чертежи типовых узлов:<ul> <li>Внутренние и наружные углы</li> <li>Примыкания к окнам, витражам, цоколю</li> <li>Парапет</li> <li>Конструкция пожарных отсечек</li> <li>Деформационные швы в направляющих</li> </ul> </li> <li>Чертежи нетиповых узлов, учитывающих индивидуальные особенности архитектуры здания</li> <li>Подробная спецификация всех элементов фасадной системы:<ul> <li>Элементы несущего каркаса</li> <li>Крепеж и анкеры</li> <li>Откосы, отливы, парапеты</li> <li>Облицовочный материал</li> </ul> </li> </ol> </div> <p>Важно отметить, что при реконструкции или капитальном ремонте фасада может потребоваться разделение документации на проектную и рабочую стадии. В этом случае распределение документов между стадиями производится на усмотрение проектировщика с учетом специфики объекта.</p> <h2>Проект производства работ (ППР) на монтаж НВФ</h2> <p>Проект производства работ (ППР) на монтаж навесного вентилируемого фасада - это ключевой документ, обеспечивающий эффективную и безопасную реализацию проекта. ППР детально прорабатывает вопросы технологии и организации строительства с учетом конкретных условий строительной площадки.</p> <p>Разработкой ППР обычно занимается строительно-монтажная организация или специализированная проектная компания, действующая от лица подрядчика. Этот документ включает в себя следующие основные компоненты:</p> <ol> <li>Календарный график монтажа фасадной системы, позволяющий оптимизировать сроки выполнения работ.</li> <li>Строительный генеральный план, отражающий:<ul> <li>Разбивку на захватки и участки</li> <li>Расположение фасадных подъемников и автоподъемников</li> <li>Размещение строительных лесов или монтажных люлек</li> </ul> </li> <li>Технологические карты для наиболее сложных и ответственных видов работ, включая:<ul> <li>Работу с крановым оборудованием</li> <li>Производство работ с использованием фасадных подъемников и люлек</li> </ul> </li> <li>Подробные указания по складированию элементов вентилируемого фасада, обеспечивающие их сохранность и удобство использования.</li> <li>Детальные инструкции по технике безопасности при выполнении фасадных работ, учитывающие специфику монтажа НВФ.</li> <li>Перечень необходимого технологического оборудования и монтажной оснастки с их техническими характеристиками.</li> <li>Пояснительная записка, содержащая:<ul> <li>Обоснование принятых технологических решений</li> <li>Расчет потребности в энергоресурсах</li> <li>Перечень требуемых мобильных зданий и сооружений</li> <li>Мероприятия по охране труда, защите окружающей среды и пожарной безопасности</li> </ul> </li> </ol> <p>Особое внимание в ППР уделяется технологическим картам на монтаж вентилируемого фасада. Эти документы подробно описывают наиболее рациональные методы и последовательность выполнения работ, организацию труда, необходимые ресурсы, а также методы контроля качества и допустимые отклонения.</p> <p>Грамотно составленный ППР является залогом качественного и своевременного монтажа навесного вентилируемого фасада, обеспечивая высокий уровень безопасности работ и оптимальное использование ресурсов.</p> <h2>Примеры проектов на монтаж вентфасада</h2> <br> <div class="uk-width-1-1"> <div class="uk-child-width-1-2@s uk-child-width-1-4@m uk-text-center" uk-grid> <div> <div class="uk-card uk-card-default uk-card-body"> <a target="_blank" href="/upload/medialibrary/2c0/2iriooi7lqv0s2fzh992q9mqjlwn0mcq.pdf"><img width="100" alt="Проект фасада в ПДФ" src="/upload/medialibrary/e37/n5y5duf6bmtn1y57q5fsvtrwcksved2h.png" height="249"></a> <p>КМ НВФ для административного здания</p> </div> </div> <div> <div class="uk-card uk-card-default uk-card-body"> <a target="_blank" href="/upload/medialibrary/6ef/tbd4m9n9jov41hqp514milzn7x9om5ci.pdf"><img width="100" alt="Проект фасада в ПДФ1" src="/upload/medialibrary/e37/n5y5duf6bmtn1y57q5fsvtrwcksved2h.png" height="249"></a> <p>КДМ НВФ для индивидуального жилого дома</p> </div> </div> <div> <div class="uk-card uk-card-default uk-card-body"> <a target="_blank" href="/upload/medialibrary/b82/0i6onhqtuydecfxmt0wrbp5sp6nrehvf.pdf"><img width="100" alt="Проект фасада в ПДФ2" src="/upload/medialibrary/e37/n5y5duf6bmtn1y57q5fsvtrwcksved2h.png" height="249"></a> <p>КМ НВФ для спортивного корпуса</p> </div> </div> <div> <div class="uk-card uk-card-default uk-card-body"> <a target="_blank" href="/upload/medialibrary/755/tm0i97z4jrp85b6eu82ov92makp4mqk8.pdf"><img width="100" alt="Проект фасада в ПДФ3" src="/upload/medialibrary/e37/n5y5duf6bmtn1y57q5fsvtrwcksved2h.png" height="249"></a> <p>КДМ НВФ для капремонта фасада СОШ</p> </div> </div> </div> </div> <h2>Стоимость проектирования</h2> <br> Стоимость проекта рассчитывается за 1 м2 и очень сильно зависит от сложности и объема каждого конкретного проекта. Средняя цена проектирования на сегодняшний день составляет 50-150 руб за м2 с НДС. Минимальный объем за который мы готовы взяться – 300 м2. Наша компания является постоянным членом СРО на проектирование. </p> <table border="1" cellpadding="3" cellspacing="0" align="center" style="height: 146px; width: 100%;"><colgroup> <col width="280" /><col width="100" /><col width="100" /><col width="100" /><col width="100" /></colgroup> <tbody> <tr style="height: 16px;"> <td valign="top" align="center" colspan="5" bgcolor="215071" style="width: 693.368px; height: 16px;"><strong><span style="color: #ffffff;">Стоимость проектных работ</span></strong></td> </tr> <tr bgcolor="3e86b9" style="height: 34px;"> <td valign="center" align="center" style="width: 270.035px; height: 34px; text-align: left;"><span style="color: #ffffff;">Наименование</span></td> <td valign="center" align="center" style="width: 95.5903px; height: 34px;"><span style="color: #ffffff;">S ≤ 500 м2</span></td> <td valign="top" align="center" style="width: 95.5903px; height: 34px;"><span style="color: #ffffff;">500 м2 &lt; S ≤ 2500 м2</span></td> <td valign="top" align="center" style="width: 95.5903px; height: 34px;"><span style="color: #ffffff;">2500 м2 &lt; S ≤ 5000 м2</span></td> <td valign="center" align="center" style="width: 96.7014px; height: 34px;"><span style="color: #ffffff;">S &gt; 5000 м2</span></td> </tr> <tr style="height: 16px;"> <td valign="top" align="center" style="width: 270.035px; height: 16px; text-align: left;">Фасадные кассеты</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">45 000 руб.</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">90хS</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">225 000 руб.</td> <td valign="top" align="center" style="width: 96.7014px; height: 16px;">45хS</td> </tr> <tr style="height: 16px;"> <td valign="top" align="center" style="width: 270.035px; height: 16px; text-align: left;">Керамогранит</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">37 500 руб.</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">75хS</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">187 500 руб.</td> <td valign="top" align="center" style="width: 96.7014px; height: 16px;">37,5хS</td> </tr> <tr style="height: 16px;"> <td valign="top" align="center" style="width: 270.035px; height: 16px; text-align: left;">Металлический сайдинг</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">37 500 руб.</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">75хS</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">187 500 руб.</td> <td valign="top" align="center" style="width: 96.7014px; height: 16px;">37,5хS</td> </tr> <tr style="height: 16px;"> <td valign="top" align="center" style="width: 270.035px; height: 16px; text-align: left;">Профилированный лист</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">30 000 руб.</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">60хS</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">150 000 руб.</td> <td valign="top" align="center" style="width: 96.7014px; height: 16px;">30хS</td> </tr> <tr style="height: 16px;"> <td valign="top" align="center" style="width: 270.035px; height: 16px; text-align: left;">Трехслойные сэндвич-панели</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">25 000 руб.</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">50хS</td> <td valign="top" align="center" style="width: 95.5903px; height: 16px;">125 000 руб.</td> <td valign="top" align="center" style="width: 96.7014px; height: 16px;">25хS</td> </tr> <tr style="height: 16px;"> <td valign="top" align="center" style="width: 270.035px; height: 16px;"><strong>Примечание: </strong></td> <td valign="top" align="center" colspan="4" style="width: 413.368px; height: 16px;">S-площадь облицовки. Срок работ: 10/30 рабочих дней</td> </tr> </tbody> </table> <div class="uk-card uk-card-default uk-grid-collapse uk-child-width-1-2@s uk-margin" uk-grid> <div class="uk-flex-last@s uk-card-media-right uk-cover-container"> <img src="/upload/medialibrary/648/l88tq4eiijk2r2mhvxsh02vf8gg8ulmv.png" alt="проектирование" uk-cover> <canvas width="400" height="200"></canvas> </div> <div> <div class="uk-card-body"> <p class="uk-card-title"><b>Проектирование НВФ</b></p> Компания "Facade.ru" предлагает комплексный подход к проектированию вентилируемых фасадов, включая разработку проектной и рабочей документации, создание детальных чертежей с уникальной маркировкой НВФ, выполнение всех необходимых расчетов, а также подготовку проекта производства работ. Наша команда экспертов обеспечит оптимальные, экономичные и безопасные решения для вашего объекта, гарантируя высокое качество на каждом этапе от проектирования до монтажа.</p> <br> <a href="#modal-recall" onclick="openRecall()" uk-toggle class="uk-button uk-button-primary add_review"><img class="iconInLink_big uk-icon-up2" src="/local/templates/unlimtech/vendor/font-awesome/svgs/light/paper-plane.svg" uk-svg>Заказать проект</a> </div> </div> </div> <h2><b>О нас</b></h2> <br> <div class="uk-width-1-1"> <iframe width="100%" height="480" src="https://www.youtube-nocookie.com/embed/2aIBnrjgzM4?controls=0" frameborder="0" allow="picture-in-picture" allowfullscreen></iframe> </div>
