Витражи из алюминиевого профиля

Теплое и холодное остекление

Остекление больших площадей

Входные группы и тамбурные зоны

Проектирование, изготовление и монтаж

Рассчитать стоимость витража

Компания «Бастион» занимается проектированием, изготовлением и монтажом фасадных витражей на основе алюминиевых профилей любой сложности под ключ. Мы изготавливаем фасадные конструкции из стекла любой сложности для офисных зданий, торговых центров и многоквартирных жилых домов. Если вам нужен «стеклянный фасад» для вашего здания, мы готовы предложить услуги полного цикла по разумным ценам.

Фотогалерея

Расчет стоимости витража на алюминиевом профиле

Указана базовая стоимость возведения конструкции алюминиевого витража за 1 м² под ключ. В стоимость каждого тарифа включены все необходимые работы: обмеры, подбор комплектующих, подготовка проектной документации, изготовление и сборка конструкций, комплектоварие и монтаж на объекте под ключ.

Тарифы

Прямой витраж от 10 400 руб./ м²

Тариф на возведение прямого витража на алюминиевом профиле

Витражный фасад на профиле V68 с теплоизоляцией, тройным уплотнением и энергосберегающими стеклопакетами.

Радиусный витраж от 12 800 руб./ м²

Тариф на возвезение радиусного витража на алюминиевом профиле

Витражный фасад на профиле Vidnal W72 с теплоизоляцией, моллированным (гнутым) стеклом в составе стеклопакетов и тройным уплотнением.

Витраж ломаной формы от 13 800 руб./ м²

Тариф на возведение витража ломаной формы на алюминиевом профиле

Витраж на профиле Alutech W62 с теплоизоляцией, энергосберегающими стеклопакетами и тройным уплотнением.

Аудит сметы

Сделали расчет в другой компании? Получите аудит вашей сметы бесплатно

Сделаем аудит сметы и укажем на возможные подводные камни

Ответим на все интересующие вопросы по проекту

Предложим свой рассчет в нескольких ценовых вариантах

Получить аудит и консультацию специалиста

Технология остекления на алюминиевых профилях

Расскажем простыми словами об остеклении алюминиевыми профилями. Чтобы удерживать стекло нужен каркас, по аналогии с рамой окна. Технология, где стеклопакет монтируется в специальный профиль (каркас) нужного размера, широко применяется в индустрии оконного остекления (пластиковые окна).

Стекло тяжелое, если нужно поставить большие и огромные окна, остеклить большие площади (например, возвести стеклянный витраж на фасаде) пластиковые профили не подходят, они не способны выдержать вес стекла (стеклопакет в сборе может весить до трехсот килограмм). В этом случае на помощь приходят профили из алюминия. Они выдерживают большие нагрузки, устойчивы к внешним воздействиям. С помощью них можно возводить конструкции любого размера, без ограничений по площади (большие витражи офисных зданий, торговых центров и даже небоскребов).

По стоимости алюмиевые профили ожидаемо дороже пластиковых аналогов. Представляем ориентировочную тарифную сетку на пользующиеся популярностью профили. Подробнее в разделе Тарифы.

Витражи на тёплом алюминиевом профиле с терморазрывом

Наиболее часто применяемая технология алюминиевого остекления. Собственно говоря, для этого и был разработан алюминиевый профиль для стеклопакетов (чтобы собирать каркас большой площади для конструкций наружного остекления зданий). Для «теплого» остекления витражей используются многокамерные профили с теплоизолирующими вставками внутри. Конструкция заполняется специальными энергосберегающими стеклопакетами. Витражное остекление на алюминиевом профиле обладает массой преимуществ:

Преимущества остекления на алюминиевом профиле:

Служит до 30 лет.
Возможность ремонта и замены отдельных фрагментов
Возможность заполнять большие площади фасадов, при двухопорной конструкции ширина не ограничена, высота до 7,5 метров, при трехопорной – высота витража не ограничена.
Энергосбережение, звукоизоляция, устойчивость к давлению, огнестойкость, защита от влаги и многое другое

Холодное алюминиевое остекление

Остекление полыми профилями без термовставок. Это легкие конструкции, которые применяются в основном для внутреннего остекления, сооружения офисных перегородок, зонирования пространства, раздвижных дверей, витрин магазинов в торговых центрах. Для сооружения наружных витражей зданий данная технология не применяется. Больше про холодное остекление вы можете прочитать на этой странице.

Этапы работ

Разберем на примере установку стандартного витража на алюминиевом профиле, тип конструкции – стоечно-ригельная система с заполнением стеклопакетами. Мы выполняем такие заказы довольно часто. Такие витражные фасады заказывают и для частных домов, и для малых и средних зданий коммерческого назначения. Высота – до восьми метров (два-три этажа, ширина – до 40 метров).

Вы обращаетесь к нам, и мы начинаем диалог о том какое у вас здание: частный дом, магазин, автозаправка, где оно расположено и какой стеклянный фасад вы хотите в нем обустроить. Мы подбираем для вас несколько похожих вариантов из нашего портфолио. На этом этапе мы консультируем вас, рассказываем о том, какие можем предложить варианты профилей, стекла, входных групп, систем проветривания, фурнитуры. В ходе обсуждения проекта наши специалисты дают информацию о сроках изготовления конструкции на заводе и предварительно обозначают дату монтажа алюминиевого витража на вашем объекте.

Результатом этого этапа является предварительная смета с детализированной информацией о предлагаемой конструкции, профилях, стекле, стоимостью работ и сроками реализации. Иными словами, вы получаете наше коммерческое предложение с деталями проекта, которое можете рассматривать в числе прочих.

Если наш проект вас заинтересовал, мы отправляем своих специалистов к вам на объект. На месте они делают точные замеры вашего здания и передают информацию для нашего отдела архитекторов. Эта информация вносится в проект алюминиевого витража, производится корректировка в расчеты материалов и в схемы монтажа. С момента перерасчета проекта мы фиксируем стоимость и сроки заключаем договор.

После подписания договора мы заказываем изготовление конструкций на заводе и готовим для вас пакет технической документации. Базовый пакет документов это: КМ (конструкции металлические), КМД (конструкции металлические детализированные) и АР (архитектурные решения). Подробнее о проектной документации вы можете почитать в соответствующем разделе.

Большую часть времени занимает изготовление конструкций и стекла на заводе, которая включает изготовление и покраску профилей, резку стекла, подготовку систем крепления, сборку стеклопакетов, комплектование заказа и многое другое. При этом, сроки изготовления могут различаться значительно, все зависит от выбранного профиля. Чем доступнее и ближе завод изготовитель – тем быстрее и наоборот – эксклюзивные «западные» бренды нужно ждать долго.

Случается, что нашим заказчикам нужно провести работы быстро (например, обязательно летом). В этом случае подойдут «близкие» отечественные профили. Также, для большинства наших клиентов, которые заказывают алюминиевые витражи на европейских профилях, срок работ не имеет решающего значения – дата сборки на объекте согласуется на срок через 3 месяца.

Монтаж стеклянного витража на алюминиевом профиле под ключ сам по себе довольно быстрый процесс. Он похож на сборку конструктора из готовых деталей. Сначала собирается каркас, в него вставляются стеклопакеты, вся конструкция фиксируется прижимными планками, герметизируется «и все».

«Нулевой» этап – подготовка площадки. Перед установкой зимнего сада требуется подготовить площадку. Это занимает в среднем 1-2 дня для стандартного сооружения. В случае сборки конструкции на строящееся здание этот этап пропускается.
Сооружение каркаса – установка каркаса сооружения (пока ожидаем доставку стеклопакетов). При активной работе монтаж каркаса из алюминиевого профиля занимает 1-2 дня.
Установка стекла или стеклопакетов в подготовленный каркас. Для этого этапа используется спецоборудование – кран паук (вес стеклопакета, в зависимости от размера, может достигать до 300 кг.)

При хорошей сноровке, монтаж конструкции занимает до трех дней. При этом работает бригада из 4-5 человек.

Алюминиевый профиль для остекления веранд

Профили являются базой конструкции, основой для сооружения каркаса, который во многих случаях выполняет роль несущего фасада. Мы любим и умеем собирать витражи из алюминиевых профилей всех представленных на рынке брендов. Каждый производитель предлагает серию профилей под разные задачи. Как правило, самыми «ходовыми» являются решения для наиболее популярных стоечно-ригельных, структурных, полуструктурных, модульных и безрамных конструкций.

Российские и белорусские бренды имеют большие склады профилей в быстром доступе. Профили Vidnal (г. Видное), Татпроф (Татарстан), СИАЛ (Красноярск), Kraus и Alutech (Беларусь) почти всегда в наличии в большом количестве, их не нужно ждать. При этом они почти ничем не уступают западным аналогам. «Западные» бренды (например, Reynaers, Shueco) доезжают до объекта за 2-3 месяца, но взамен вы получаете эксклюзивность и передовые на сегодняшний день решения.

Чаще всего мы сооружаем витражи из профилей: VIDNAL F50R, F50SR, F50; Alutech Alt W62, Alt W72, Alt SL160; Татпроф GFV8593, GFV 8593, GFV 8587; СИАЛ КП50, КП45 и КПТ 74. Это базовая продукция, закрывающая большинство задач по «теплому» остеклению. Для «холодного» остекления витражей применяются полые профили без термовставок, монтирующиеся по той-же технологии. Подробнее с линейкой профилей вы можете ознакомиться на нашем сайте, на странице каждого бренда.

Alumark

Alutech

Krauss

MastTech

Shueco

Reynaers

Стекло и стеклопакеты

В привычном понимании стеклопакет представляет собой блок из нескольких стекол в «рамке» из профиля (алюминиевого или пластикового). Иными словами, окно в сборе, которое монтируется в проем. Все защитные свойства окна работают вместе, как элементы одной конструкции. В контексте разговора про витражи на алюминиевом профиле есть важный нюанс – у нас нет проема для монтажа «окна». Весь витраж, по сути, представляет собой одно большое окно из модулей, где сначала собирается каркас из профиля, а потом в него вставляется стекло и это происходит уже на объекте.

Монтаж стеклопакета в алюминиевый каркас

Поэтому, в нашем случае стеклопакет – это герметичный блок из двух и более стекол с дистанционной рамкой. «Междустекольное» пространство заполнено газом (сухой воздух, аргон). Поэтому, о полезных свойствах профилей мы написали информацию отдельно (см. раздел «Профили»), а в этом блоке сделаем упор на полезные свойства стекла.

Строительное стекло

Есть два базовых вида стекла, из которого изготавливаются стеклопакеты нужного размера. Чтобы собрать стеклопакет, стекло нужно нарезать под нужные размеры, провести его «настройку» под нужные параметры (напыление, тонирование, матировку) и затем вставить его слоями в специально подготовленный стеклопакет. В большинстве случаев основой для стеклопакетов для витражей на алюминиевом профиле являются два вида стекла: флоат стекло и «Джамбо» стекло большого формата.

Строительное стекло используется для «промышленного» фасадного остекления (витражи, стеклянные фасады, витрины) и сооружениях из алюминиевого профиля (зимние сады, беседки, веранды). Оно обладает такими-же функциями энергосбережения, защиты от внешних воздействий (УФ излучение, светоотражение, влагостойкость, звукоизоляция), что и стекло, установленное в «евроокнах» квартир и домов. Единственное отличие – строительное стекло намного более прочное, закаленное.

Защита от УФ излучения – за счет напыления оксида серебра или нанесения пленки из ионов хрома.
Самоочистка – благодаря гидрофобному покрытию, специальной тонкой пленки с водоотталкивающими свойствами.
Светоотражение – тонировка (доступна вся линейка RAL), технология рефлективных стекол.
Декорирование – матирование, нанесение пескоструйных рисунков, печать рисунков на 3D принтере.

В зависимости от задач фасада, (например, витраж на алюминиевом профиле), климата региона, где расположен объект, защитные технологии используются в разных комбинациях (а иногда и все вместе). Для строительного стекла доступны дополнительные возможности, его можно армировать сеткой, склеивать в несколько слоев (триплекс), изгибать (моллировать) и многое другое.

Листовое Float стекло

Базовый вид строительного стекла для архитектуры и строительства. Большинство архитектурных решений по остеклению веранд и террас и возведению построек на каркасе из алюминиевого профиля выполнены с использованием листового «флоат» стекла и его разновидностей.

Стекло большого формата (Jumbo)

Jumbo — международный формат крупногабаритного листового стекла, 6000х3210мм. «Джамбо»-стекло применяется в широком спектре архитектурно-строительных проектов. По прочности jumbo стекло значительно превосходит стандартное листовое стекло для строительства.

Стеклопакеты для алюминиевых профилей

В конструкциях из алюминиевого профиля стеклопакет – это модуль из стекла, который монтируется в каркас конструкции. Для каждой витражной конструкции из алюминиевых профилей они изготавливаются по индивидуальным размерам. Подготовленные и нарезанные листы стекла соединяются между собой специальными рамками в герметичную конструкцию из одной, двух, трех или четырех камер.

Воздушные камеры между стеклами заполняются сухим воздухом или аргоном. Внутри стеклопакета устанавливаются алюминиевые контуры, внутри которых расположен влагопоглащающий гранулят. Ширина каждой камеры (промежутка между стеклами) может быть разная. Минимальный зазор – 24 мм. для полых профилей (холодное остекление, одна камера), для двух- и более камер 28 мм. и 32 мм. Чем больше толщина камеры (и стекла) – тем выше теплоизоляция и наоборот. Выбор конструкции стеклопакета под каждый проект требует квалификации. Наш архитектурный отдел предложит оптимальные виды заполнения под ваш проект витража. В большинстве случаев мы подбираем «золотую середину», хорошее сочетание цены, качества и теплозащитных свойств.

Фурнитура

Фурнитура для алюминиевых конструкций – это набор механизмов, для открывания, запирания, откидывания и сдвигания. Каждый производитель профилей предлагает свой уникальный набор позиций в специальных каталогах – это петли, доводчики, замки, защелки, ролики, ножницы, различные тяги, ролики и много других механизмов и элементов. Поэтому, в любом проекте будет использована фурнитура от производителя выбранного профиля.

Поворотные, откидные и поворотно-откидные механизмы фурнитуры, всего около 50 различных видов элементов крепления и открытия окон и дверей. Основу здесь составляют петли (наружные и скрытые), запорные элементы и системы открытия, например, ножницы для поворотно-откидных систем.

Самый технически простой элемент фурнитуры. Ручки - лицо конструкции и ключ, запускающий весь механизм. Мы предлагаем ручки из качественных материалов, за которые приятно держаться, с нестираемой поверхностью.

Остекленная терраса или веранда – это не статичная конструкция, для такого сооружения очень важно продумать где будет открываться окно, какую поставить дверь, какие выбрать ручки и многое другое.

Алюминиевый витраж – статичная конструкция, в большинстве случаев ему требуются только простые элементы проветривания. Вопрос выбора механизмов имеет более важное значение тогда, если планируется сооружение входной группы с дверьми

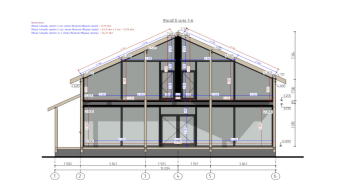

Проектная документация для возведения алюминиевых витражей

Для каждого проекта, который мы реализуем, в том числе и для остекления веранд, террас и беседок на базе алюминиевых профилей подготавливается особый набор технических документов. В зависимости от содержания работ наши специалисты готовят документы для «стройки» в различных комбинациях. В пакете документации базовыми разделами являются: КМ (конструкции металлические), КМД (конструкции металлические детализированные) и АР (архитектурные решения)Пакет документации также может содержать:

Инженерно-геодезические изыскания:

Описания архитектурно-строительных изысканий для обеспечения соблюдения различных норм (защита от шума, вибрации, прямого света, требованиям энергоэффективности или даже движения воздушных судов).
Перечень нормативных документов, используемых в разработке проектной документации.
Спецификации материалов для облицовки фасада, профилей, стекла и стеклопакетов для оконных и дверных проемов
Планы отделочных работ.
Различные визуализации и схемы в графичесом формате, в том числе и в 3D, и многое другое, в зависимости от сложности и содержания проекта.
